省エネへの具体策　－対策チェック項目－

出典：（財）省エネルギーセンター「業務ビルにおける省エネ推進の手引き」

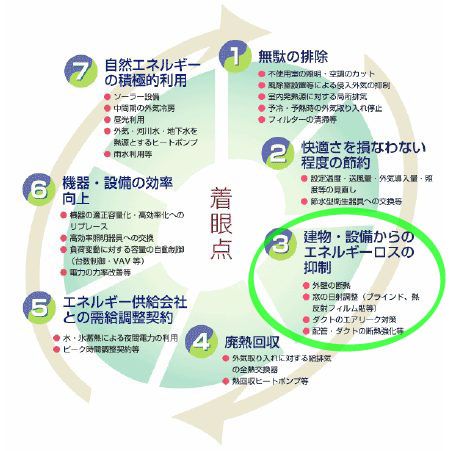

上記の図のように省エネの着眼点とは、

• 無駄の排除
• 快適さを損なわない程度の節約
• 建物・設備からのエネルギーロスの抑制
• 廃熱回収
• エネルギー供給会社との需給調整契約
• 機器・設備の効率向上
• 自然エネルギーの積極的利用

があげられますが、このたびピックアップするのは『建物・設備からのエネルギーロスの抑制に対する対策』です。

中でもスチーム配管・バルブ・ダクト・高温装置などの『断熱強化』（保温・断熱・輻射熱遮断）は、（財）省エネルギーセンター　2009年版「工場における省エネ推進のてびき」のチェック項目にあげられている、重要なポイントです。

省エネ対策　バルブ・配管・高温装置などの断熱・保温の効果

△バルブ断熱材設置例

△バルブ断熱材設置例

△配管断熱材設置例

△配管断熱材設置例

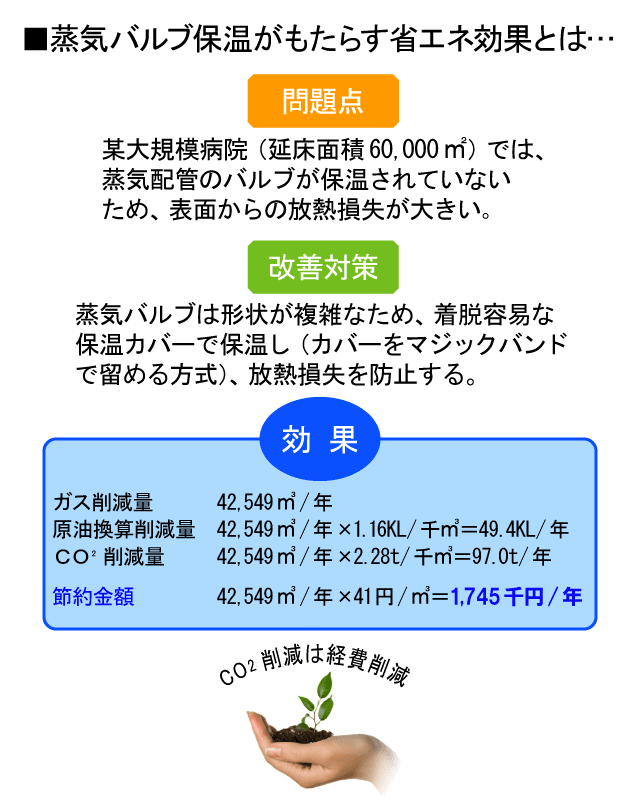

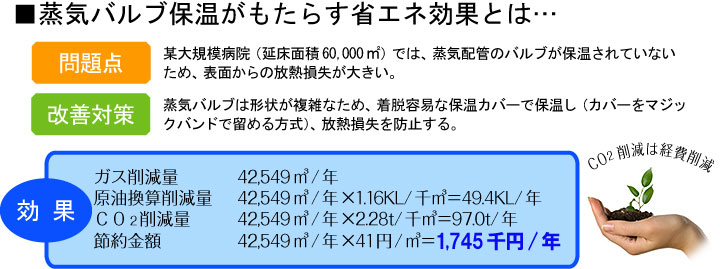

（財）省エネルギーセンターによる「ビルの省エネガイドブック（省エネルギー診断結果と改善提案事例）平成19年度版によると、蒸気バルブの保温による省エネ効果の事例が以下のように報\告されています。

断熱・保温に効果 断熱カバーの特徴

着脱が簡単

工場でつくられたジャケットを現場で簡単に取り付けられる構造で、短時間に現場作業が完了します。また、マジックファスナーで用意に取り付け、取り外しが可能。

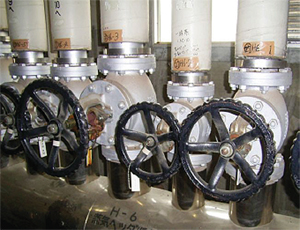

△取付前

△取付中

△取付後

省エネ効果が抜群

断熱カバーを取り付けることによって、熱エネルギーの放散を防ぎ、燃料費の大幅な節約ができ、省エネに抜群の効果を発揮します。

快適な作業環境

高熱を発するバルブ、装置、機械類などによる火傷や衝突事故から働く人達を安全に守ります。また、放散する熱量を防ぐことにより、室内の温度を低下させ、快適な労働環境を作ります。

△取付前

△取付後

あらゆる装置、機械に取り付けが可能

ボイラー、タービン、熱交換器、金型、各種成型機など、高温を発生するものにぴったりフィットした形状に製作が可能です。

バルブ・配管類は規格品

各種バルブ、直管、Ｌ字管等各種類、各口径が常時在庫されており、緊急のご要望にも即時対応できます。

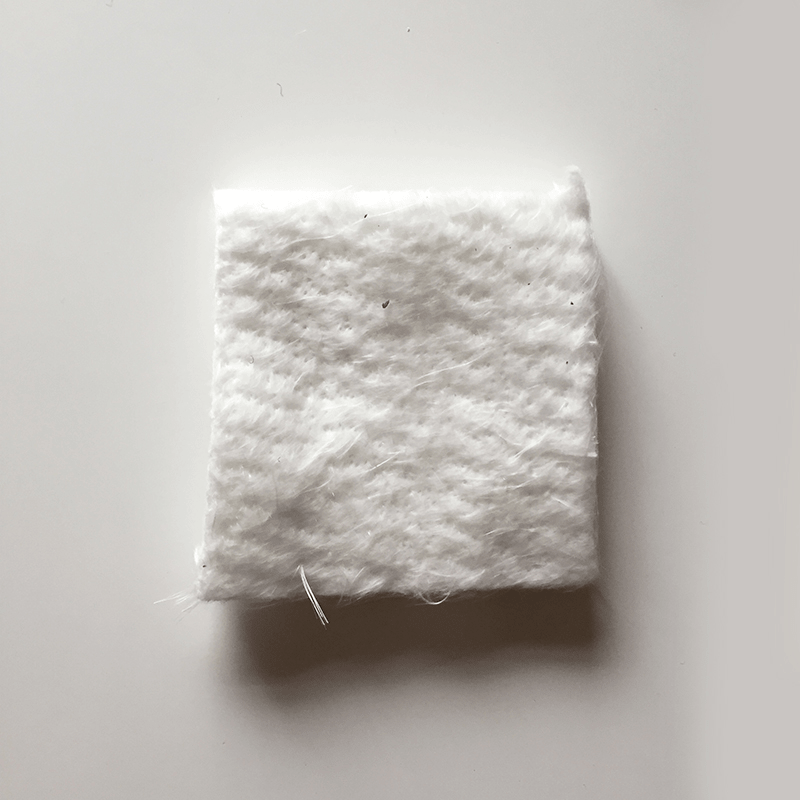

断熱材：ホワイトグラスウール

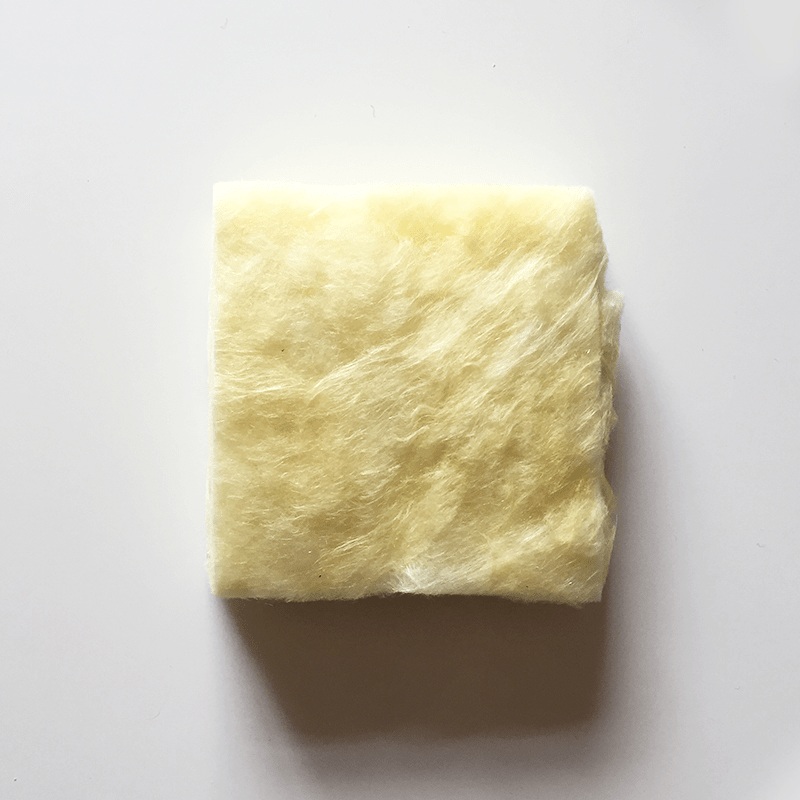

断熱材：グラスウール

事前に現場の環境（温度・用途など）を把握いたし、適応する素材を選んで製作いたします。

規格品の種類

• グローブバルブ、ゲートバルブ、ボール弁、減圧弁、Ｙ型ストレーナー、チャッキ弁、フランジ、盲フランジ、直管、Ｌ字管
• 圧力10K、20K
• 口径15A～300A

△上記の品種は常時在庫品として用意されています。

特注品の種類

• ボイラー、タービン、スチームヘッダー
• 各種タンク、熱交換器
• 金型、ゴム成型機
• 耐熱遮断カーテン、熱遮断壁
• 各種ダクト
• その他高温発熱体の保温、耐熱カバー

△上記の品種は寸法を採り特注品として製作いたします。

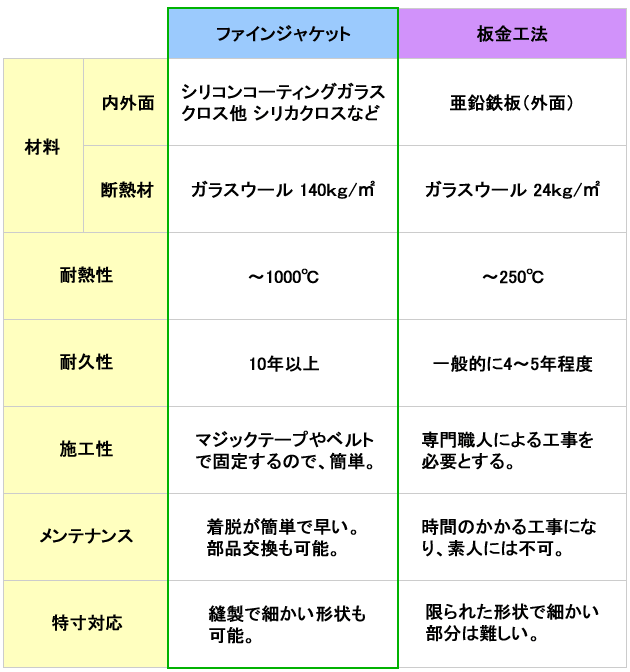

従来板金工法との比較　－断熱カバーのメリット－

断熱カバーは、高温への対応はもちろんですが、冷温・低温機器の結露防止、また寒冷地における凍結防止用にも対応しています。-15℃～1000℃まで対応です。

貴施設の経費削減額をを算出いたします

断熱カバーを貴施設に設置した場合、どのくらいの経費削減になるかを算出いたします。
省エネメリット計算表(PDFファイル）をプリントアウトしていただき、必要事項をご記入の上、弊社までＦＡＸください。
